Já andei em fábricas onde uma máquina recém-entregue fica parada simplesmente porque a empilhadeira não consegue alcançar a caçamba. Comprar equipamentos industriais sem calcular o verdadeiro espaço operacional leva consistentemente a pesadelos de instalação. Você pode medir a máquina e abrir uma mancha no chão. Então, de repente, você percebe que as portas de manutenção não podem abrir. Uma unidade de trituração resistente é a espinha dorsal robusta da moderna redução de material. No entanto, exige um planeamento espacial cuidadoso e estratégico.
Neste guia abrangente, detalharemos o espaço físico da própria máquina e o verdadeiro espaço operacional necessário para manter sua planta funcionando sem problemas. Desde transportadores e autorizações de manutenção até infraestrutura elétrica, você aprenderá os requisitos exatos de espaço da instalação para evitar erros de layout dispendiosos.
As equipes de operações muitas vezes cometem um erro crítico ao avaliar o layout de uma nova instalação. Eles apenas observam as dimensões básicas em uma folha de especificações. No entanto, a verdadeira área ocupada abrange toda a zona operacional necessária para manter o sistema funcionando de forma eficiente.
Além disso, análises recentes da indústria destacam uma mudança significativa nas tendências de design de instalações. À medida que os custos imobiliários industriais disparam a nível mundial, os gestores das fábricas estão a afastar-se rapidamente das mega-instalações em expansão. O mercado está mudando em favor de configurações altamente otimizadas e modulares. Essa evolução significa que os equipamentos modernos de redução de tamanho devem oferecer maior produtividade em espaços muito menores. A engenharia espacial precisa é mais crítica hoje do que nunca.
O tamanho físico do equipamento depende diretamente do comprimento do rotor e da capacidade do motor. Imagine um chassi de aço padrão apoiado no chão. Para unidades industriais de médio a grande porte, essa base normalmente varia de dois metros por um metro e meio até enormes estruturas de quatro metros por três metros.
Para fornecer uma linha de base objetiva mais clara, considere estas dimensões típicas com base nos tamanhos do rotor. Uma máquina de serviço médio geralmente exige uma área de dois metros e meio por quase dois metros. Adotar um modelo resistente aumenta isso para cerca de três metros por mais de dois metros. Configurações para serviços ultrapesados consumirão facilmente grandes quantidades de espaço bruto. Lembre-se de que essas dimensões representam apenas o chassi de aço puro. À medida que o comprimento do rotor aumenta para acomodar materiais mais largos, a estrutura estrutural e os sistemas de acionamento devem expandir-se proporcionalmente.
O espaço horizontal é apenas uma parte da equação complexa. A folga vertical é igualmente vital. A altura do seu teto determina exatamente como o material pode ser alimentado na máquina e como a manutenção pesada é executada.
Uma unidade padrão para serviço pesado apresenta um grande funil de alimentação montado diretamente acima da câmara de corte. Dependendo da natureza agressiva do design, esta tremonha pode estender-se vários metros acima do chão. Se o seu processo depende de mecanismos de alimentação suspensos, como garras mecânicas ou transportadores inclinados, você precisará de três a quatro metros adicionais de espaço vertical. Isto garante que o material caia livremente sem causar bloqueios perigosos.
Consequentemente, os modelos de grande escala requerem pontes rolantes ou pórticos para grandes tarefas de manutenção. Içar um rotor de aço sólido pesando várias toneladas requer uma folga de elevação vertical que excede em muito a altura da própria máquina. Geralmente, recomenda-se uma altura de teto generosa para evitar gargalos nas rotinas de manutenção.
Compreender a anatomia interna do equipamento é essencial para um planejamento espacial preciso. Componentes mecânicos internos específicos determinam a forma externa, as saliências e o tamanho geral da máquina.
A porta de alimentação serve como ponto de entrada principal para todos os resíduos não processados. Se a sua instalação processa itens volumosos, como contêineres intermediários para granel, tubos plásticos de grande diâmetro ou enormes paletes de madeira, o equipamento deve ser equipado com uma porta de alimentação superdimensionada.
Especificamente, acomodar uma porta de alimentação maior exige uma tremonha mais larga e mais alta para evitar que o material se acumule ou salte durante uma operação agressiva. Este funil atua como uma zona tampão vital. Ele retém o material antes de ser empurrado para dentro do rotor de corte. Como resultado, uma tremonha de alto volume aumenta significativamente a área volumétrica geral da máquina. Requer suporte estrutural mais pesado e plataformas de acesso mais amplas para os operadores monitorarem o fluxo.
Ao contrário das máquinas simples alimentadas por gravidade, os equipamentos de redução modernos dependem de um poderoso empurrador hidráulico interno para forçar materiais volumosos contra o eixo de corte rotativo.
Este carneiro hidráulico opera em um eixo horizontal. Para que o aríete se retraia totalmente e permita que itens grandes caiam perfeitamente na câmara de corte, o chassi da máquina deve ser estendido para trás. O comprimento do curso do cilindro hidráulico aumenta diretamente o comprimento total da unidade. Por exemplo, uma máquina projetada para manusear um objeto largo precisará de um aríete hidráulico com comprimento de curso correspondente, dobrando efetivamente o comprimento da seção da câmara de alimentação.
As aplicações industriais exigem um torque imenso para quebrar materiais implacáveis. Essa energia bruta é gerada por grandes motores elétricos, caixas de engrenagens reforçadas e acoplamentos hidráulicos.

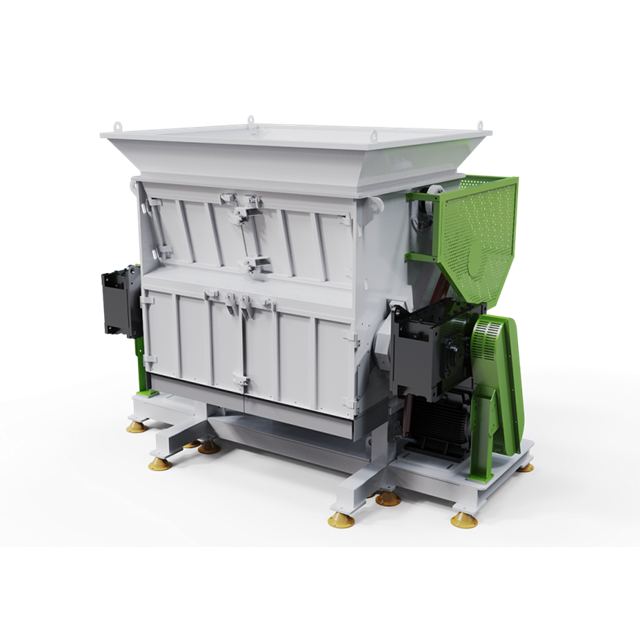

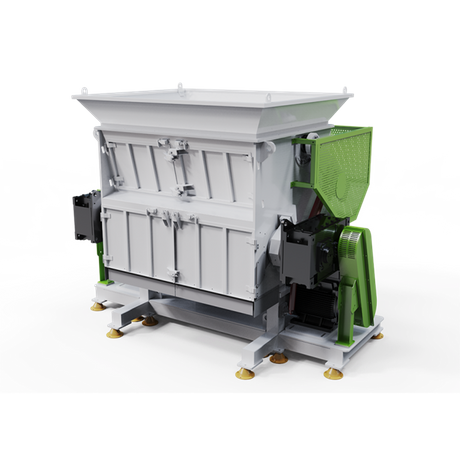

Ao dimensionar um triturador de eixo único , os engenheiros devem levar em consideração as saliências laterais. Modelos de alto desempenho projetados para resíduos multiuso geralmente apresentam configurações de motor que variam de 37 quilowatts a 132 quilowatts. Esses enormes sistemas de acionamento, juntamente com as caixas de redução que os acompanham, são normalmente montados na lateral ou na parte traseira do chassi. Não mapear esta saliência lateral pode resultar em um sistema de acionamento que obstrui os corredores das empilhadeiras ou interfere perigosamente nas linhas de processamento adjacentes.
Além disso, um Triturador de Reciclagem raramente é operado como uma unidade autônoma. Serve como estágio primário de redução de uma linha abrangente de processamento de materiais. O equipamento auxiliar necessário para apoiar a operação muitas vezes consome muito mais espaço do que a própria unidade de corte.
O material deve ser transportado de forma eficiente para dentro da tremonha e levado imediatamente após a redução do tamanho. Os transportadores de correia são a solução industrial mais comum, mas exigem um espaço linear significativo.
Como os transportadores só podem operar em ângulos de inclinação específicos para evitar o retrocesso do material, alcançar uma tremonha alta requer um transportador que se estique significativamente. Da mesma forma, o transportador de descarga instalado abaixo do chassi precisa de comprimento suficiente para elevar o material processado até recipientes de coleta, enfardadeiras ou equipamentos de processamento secundário.
Máquinas industriais pesadas não podem simplesmente ser conectadas a tomadas de parede padrão. Eles são governados por grandes e complexos gabinetes de Controladores Lógicos Programáveis.
Devido às vibrações intensas e à potencial poeira gerada pelo processo, estes painéis elétricos altamente sensíveis nunca devem ser montados diretamente na máquina. Eles exigem espaço dedicado na parede ou no chão em uma zona próxima segura e livre de poeira. As instalações devem alocar uma área limpa e seca com amplo espaço livre na frente dos painéis para cumprir rigorosamente os códigos de segurança elétrica.
Se o seu fluxo de resíduos incluir contaminantes metálicos ocultos, você precisará de um separador magnético suspenso diretamente acima do transportador de descarga. Esta configuração requer suportes estruturais pesados e folga vertical específica para funcionar corretamente.
O processamento de materiais secos gera poeira perigosa e combustível. Extratores de poeira tipo ciclone e sistemas de filtragem de ar são absolutamente necessários para manter um ambiente de trabalho seguro. Essas unidades de filtragem são volumosas e normalmente exigem uma área dedicada própria. Eles geralmente estão localizados fora da sala de processamento principal ou em um canto de grande espaço livre com dutos complexos que levam de volta à máquina.
Uma instalação compacta pode parecer altamente eficiente num projeto, mas, na realidade, causará graves atrasos operacionais. Os gerentes de fábrica devem elaborar planos de layout que priorizem a segurança e zonas generosas de manutenção.
A manutenção de rotina envolve a abertura do suporte da tela para eliminar atolamentos persistentes, alterar o tamanho das telas e girar ou substituir as lâminas de corte.
Imagine um técnico tentando retirar uma pesada tela de aço emperrada enquanto é pressionado desajeitadamente contra uma parede de concreto. Não é apenas frustrante; é um grave risco à segurança. Os técnicos precisam de espaço físico adequado para manobrar com segurança. As portas de acesso da máquina abrem para fora, exigindo espaço desimpedido. Os operadores devem usar chaves dinamométricas longas, ferramentas pneumáticas e equipamentos de elevação portáteis. Uma regra prática rigorosa é manter um espaço livre mínimo de um a um metro e meio em todos os lados utilizáveis da máquina.
O material não se move sozinho. Empilhadeiras, carregadeiras frontais ou veículos guiados automaticamente são constantemente obrigados a despejar resíduos não processados no sistema de alimentação e remover recipientes cheios de resíduos triturados.
Os planejadores de instalações devem calcular meticulosamente o raio de giro de seus veículos específicos de manuseio de materiais. Uma empilhadeira industrial padrão requer uma largura mínima de corredor de vários metros para manobrar, levantar e inclinar com segurança, sem colidir com a tremonha, transportadores auxiliares ou pessoas que passam.
Os ambientes industriais devem cumprir rigorosas normas de segurança ocupacional. O layout de sua instalação deve incluir passarelas de pedestres claramente marcadas e desobstruídas, roteadas com segurança ao redor do maquinário pesado.
Os trabalhadores devem poder acessar rapidamente os botões de parada de emergência. Deve haver rotas de saída claras em caso de incêndio ou falha mecânica. Colocar o equipamento muito próximo de uma parede estrutural viola esses protocolos de segurança e cria pontos de esmagamento perigosos para os operadores que andam no chão.
Ao avaliar o espaço disponível, os compradores frequentemente comparam modelos de rotor único com alternativas de rotor duplo. A escolha entre os dois impacta fundamentalmente tanto a área física quanto a complexidade da linha de processamento downstream.
Para esclarecer as diferenças espaciais, vejamos uma comparação direta de como essas duas tecnologias distintas impactam o layout de suas instalações.
| Recurso | Configuração de eixo único | Configuração de eixo duplo |
|---|---|---|
| Pegada básica | Moderado a Grande (requer chassi mais longo para aríete hidráulico) | Moderado (geralmente alimentado por gravidade, chassi mais curto) |
| Dimensionamento de Partículas | Dimensionamento preciso através da tela inferior interna | Apenas redução primária aproximada; sem tela interna |
| Espaço a jusante | Muitas vezes elimina a necessidade de granuladores secundários | Requer granuladores secundários para dimensionamento preciso, duplicando o comprimento da linha |
| Melhor Aplicação | Plásticos, madeira, papel, pedaços, purgas | Pneus, sucata, resíduos municipais volumosos |
Em contraste com os designs de rotor duplo, as máquinas de rotor único são equipadas com uma tela de dimensionamento integrada posicionada abaixo da câmara de corte. Isto garante que o material descarregado seja reduzido a um tamanho uniforme e predefinido. Como o dimensionamento é controlado com precisão em uma única etapa, as instalações muitas vezes podem eliminar a necessidade de um granulador secundário. A remoção de uma máquina secundária inteira da linha de processamento economiza enormes quantidades de espaço físico, comprimento do transportador e infraestrutura elétrica.
Porém, a vantagem espacial só é válida se realmente se adequar ao seu material. As unidades de rotor único são excelentes no dimensionamento uniforme de plásticos rígidos, madeira, papel e têxteis.
Os trituradores de rotor duplo não possuem tela de dimensionamento e são explicitamente projetados para redução primária de volume de itens altamente volumosos e resistentes. Se você precisar de um tamanho de partícula pequeno específico para plásticos, escolher um projeto de rotor duplo significa que você deve alocar espaço adicional a jusante para um granulador secundário. Em última análise, isso aumenta sua pegada total.
Além do aço físico, a pulsação elétrica do seu sistema exige seu próprio espaço. Alinhar essas especificações técnicas com a capacidade física e elétrica da sua instalação é uma etapa crítica para evitar atrasos dispendiosos na instalação.
Equipamentos industriais de redução de tamanho requerem energia elétrica substancial, o que por sua vez necessita de espaço infraestrutural dedicado. Motores maiores requerem cabeamento mais espesso, disjuntores maiores e, às vezes, transformadores abaixadores dedicados.
O espaço elétrico é um componente frequentemente esquecido da área operacional. Motores de alta capacidade geram calor significativo e exigem gabinetes de controle robustos. Estes painéis devem ser instalados numa parede próxima ou num suporte de chão dedicado numa zona climatizada. Os códigos elétricos locais normalmente exigem um espaço mínimo rigoroso na frente de qualquer painel elétrico de alta tensão para garantir o acesso seguro do pessoal de manutenção.
A relação mecânica entre a velocidade do rotor e o torque também influencia o layout da sua instalação, especificamente no que diz respeito às áreas de preparação de materiais. Equipamentos pesados operam com base no princípio de baixa velocidade e alto torque. Isso permite processar materiais resistentes e volumosos sem travar.
Como isso afeta o espaço? Máquinas com relações torque-velocidade otimizadas processam materiais de forma mais consistente. Isto reduz drasticamente a necessidade de enormes áreas de armazenamento tampão para resíduos não processados. Se uma máquina travar frequentemente devido ao torque inadequado, o material não processado se acumulará rapidamente no chão da instalação e consumirá uma área valiosa. Ao selecionar uma máquina com as especificações de torque apropriadas, você garante um fluxo constante de material da área de preparação, através da câmara de corte e saindo pela esteira de descarga.
O layout físico do seu sistema de redução de tamanho irá variar significativamente dependendo do tipo exato de material que você está processando. Diferentes materiais requerem mecanismos de alimentação e protocolos de segurança personalizados exclusivamente.
O processamento de plásticos espessos e pesados, como tubos, blocos de polipropileno ou purgas de moldagem por injeção, requer uma configuração altamente robusta. Ao configurar uma máquina trituradora de plástico para esses materiais densos, a principal consideração espacial é o mecanismo de carregamento. Purgas pesadas não podem ser carregadas manualmente. Eles exigem caminhões basculantes automatizados, pontes rolantes para serviços pesados ou empilhadeiras grandes.
Para maximizar o espaço, os gestores das instalações devem conceber um fluxo linear. A faixa de aproximação da empilhadeira deve ser claramente marcada, permitindo que o veículo dirija direto até a caçamba, despeje os plásticos pesados e dê ré sem a necessidade de um amplo raio de giro. Além disso, como os plásticos rígidos podem fraturar violentamente, é essencial instalar telas de segurança reforçadas ou proteções de policarbonato ao redor da tremonha. Isso pode acrescentar alguns centímetros à área operacional.
Os resíduos de madeira apresentam um desafio espacial único devido às suas dimensões estranhas e rígidas. Alimentar itens longos em uma câmara de corte geralmente requer um funil alongado personalizado.
Se a altura do seu teto for limitada, uma tremonha padrão alimentada por gravidade pode não ser viável, pois os paletes podem sobressair do topo e representar um grave risco à segurança. Em ambientes com espaço limitado, pode ser utilizado um sistema de alimentação horizontal ou um transportador inclinado com um mecanismo de preensão especializado. Embora isso exija mais espaço linear, reduz drasticamente o espaço vertical necessário. Além disso, seu layout deve incluir espaço dedicado para um sistema ciclônico de extração de poeira para cumprir os regulamentos de segurança contra incêndio.
Os fluxos de resíduos comerciais e industriais são altamente variáveis. Muitas vezes contêm uma mistura caótica de têxteis, embalagens, metais leves e plásticos. Projetar um layout para uma aplicação multifuncional requer flexibilidade máxima.
Para este tipo de resíduos, o sistema de saída consome tanto espaço quanto a alimentação. Como esses resíduos geralmente contêm contaminantes metálicos ocultos, o transportador de descarga deve ser longo o suficiente para acomodar um separador magnético overband. Você também deve deixar espaço para caixas de coleta abaixo do ímã para coletar os metais ferrosos extraídos. Para otimizar um espaço apertado, considere usar uma configuração de transportador em forma de Z ou L. Isto pode direcionar o material triturado em torno de pilares estruturais ou em salas adjacentes sem exigir uma linha reta maciça e ininterrupta.
Fazer um investimento de capital em equipamentos de reciclagem industrial requer uma abordagem sistemática e analítica. Comprar uma máquina muito pequena criará gargalos operacionais. Comprar um que seja muito grande desperdiçará espaço e capital valiosos.
Antes de revisar os folhetos dos equipamentos, realize uma auditoria espacial abrangente de suas instalações. Isso vai muito além de simplesmente medir a metragem quadrada da área de instalação pretendida.
Você deve contabilizar todo o caminho logístico. Meça a largura e a altura das portas da sua doca de carga para garantir que a máquina possa entrar fisicamente no edifício no momento da entrega. Identifique a localização dos pilares de suporte estrutural, dutos de ar baixos e linhas de serviços públicos existentes. Lembre-se de levar em consideração o espaço dinâmico. Isso inclui o raio de viragem dos seus veículos de movimentação de materiais, o arco giratório das portas de manutenção e as passarelas de pedestres necessárias.
O tamanho físico da máquina é diretamente proporcional à sua capacidade de processamento. Você deve equilibrar cuidadosamente o rendimento necessário com suas limitações espaciais estritas.
Se você precisar de um alto rendimento, mas tiver espaço limitado, pode ser necessário optar por uma máquina com um design de rotor mais agressivo e um motor de maior potência, em vez de simplesmente escolher uma máquina com uma câmara de corte física maior. Alternativamente, se a sua instalação tiver severas restrições de espaço, poderá ser necessário implementar um modelo operacional de dois turnos usando uma máquina menor e mais compacta. Muitas vezes, isso é melhor do que tentar processar todo o material em um único turno com uma unidade enorme que lota seu piso.
Nunca finalize uma compra com base apenas nas dimensões estáticas listadas em uma folha de especificações. Fabricantes de equipamentos industriais respeitáveis empregam engenheiros de aplicação especializados em integração de instalações.
Depois de ter sua auditoria espacial e requisitos de rendimento, solicite desenhos de layout ao fabricante. Esses modelos digitais permitem visualizar a máquina, os transportadores de alimentação, os sistemas de descarga e as zonas de manutenção dentro das dimensões exatas de sua instalação. Este processo consultivo muitas vezes revela conflitos espaciais ocultos antes de uma única peça de aço ser cortada.
A compra de equipamentos pesados de redução de materiais é um investimento abrangente no sistema, e não apenas a compra de uma máquina independente. Calcular o espaço para transportadores, painéis elétricos, zonas de manutenção e passarelas de segurança é tão vital quanto acomodar a área ocupada pela base.
Sempre calcule sua área operacional total com muito cuidado, levando em consideração tanto o espaço horizontal quanto o espaço vertical do teto. O planejamento adequado garante não apenas uma instalação tranquila, mas também décadas de operações altamente eficientes e totalmente seguras. Se você está pronto para otimizar o layout de suas instalações e selecionar a máquina perfeita para suas restrições espaciais específicas, explore as soluções avançadas e altamente adaptáveis de redução de tamanho disponíveis na Jwell Recycling. Sua equipe de engenharia pode ajudá-lo a atingir o tamanho exato e o rendimento necessários para elevar a eficiência da sua planta.
Sim, é fisicamente possível instalar estas máquinas ao ar livre, mas requer um extenso planejamento ambiental. O equipamento deve ser alojado dentro de um invólucro à prova de intempéries ou sob uma cobertura resistente para proteger o motor e os sistemas hidráulicos da chuva e da neve. Além disso, os gabinetes de controle elétrico devem ser especialmente vedados para evitar a entrada de umidade. O planejamento do espaço para uma instalação externa também deve levar em conta sistemas de drenagem adequados e zonas de manutenção preventivas contra ferrugem.
A folga vertical depende muito do seu método de alimentação específico. Normalmente, você precisa de pelo menos dois a três metros de espaço livre acima da borda superior da caçamba. Se você estiver usando um transportador de alimentação inclinado, será necessário espaço para a polia do cabeçote do transportador e para a trajetória de queda do material. Se você estiver usando uma empilhadeira ou uma carregadeira frontal, o teto deve ser alto o suficiente para permitir que o mastro do veículo se estenda totalmente e incline com segurança a caixa de coleta sem atingir a iluminação superior ou os extintores de incêndio.
Absolutamente. Equipamentos industriais pesados geram energia cinética e vibração significativas durante a redução de materiais densos. Eles devem ser permanentemente ancorados a uma fundação de concreto armado usando chumbadores químicos ou mecânicos de alta resistência. A base de concreto deve atender aos requisitos de pressão específicos ditados pelo fabricante. Como a máquina deve ser bem aparafusada, o espaço escolhido é um compromisso permanente. Não pode ser facilmente deslocado posteriormente para acomodar mudanças nos layouts das instalações.
Embora ambos reduzam o tamanho do material, suas dimensões espaciais diferem significativamente devido aos seus projetos mecânicos. Os granuladores são geralmente mais altos e mais compactos horizontalmente, pois dependem de alimentação por gravidade e rotores de alta velocidade para processar peças menores. As máquinas de redução primária ocupam uma área horizontal muito maior. Isto se deve principalmente ao empurrador hidráulico interno que força materiais volumosos contra o rotor de baixa velocidade, exigindo um chassi mais longo da máquina e uma abertura de alimentação mais ampla.
A redução do tamanho industrial é inerentemente alta, muitas vezes excedendo os níveis seguros de decibéis, dependendo da densidade do material. Em espaços apertados, o ruído reverbera agressivamente nas paredes, amplificando o risco acústico. Se a sua instalação for pequena, você deverá alocar espaço físico para mitigação de ruído. Isto pode envolver a instalação de invólucros acústicos à prova de som diretamente ao redor da máquina ou a construção de pesadas barreiras acústicas entre a zona de processamento e o resto da fábrica. Essas barreiras exigem espaço adicional e devem ser consideradas em seu layout inicial.
A largura mínima do corredor depende inteiramente do seu equipamento de manuseio de materiais. Para uma empilhadeira industrial padrão que transporta caixas grandes, geralmente é necessário um corredor com largura de pelo menos três a quatro metros. Isso permite que o operador avance, levante o silo até a altura da caçamba, despeje o material e dê ré com segurança. Se a sua instalação utiliza veículos guiados automaticamente ou carregadores frontais especializados, você deve consultar as especificações do raio de viragem desses veículos exatos e adicionar uma margem de segurança adicional de pelo menos um metro.
O tipo de material muda drasticamente a forma como o espaço é utilizado. Materiais rígidos e volumosos, como tubos de plástico ou paletes de madeira, exigem transportadores de alimentação mais longos e tremonhas mais largas para evitar emperramento, ampliando a área de cobertura horizontal. Por outro lado, o processamento de materiais flexíveis, como filmes ou têxteis, pode exigir mecanismos especializados de alimentação forçada e extensos sistemas de coleta de poeira a jusante, o que aumenta a pegada vertical e auxiliar. Compreender o comportamento específico do seu material é o primeiro passo para uma engenharia espacial precisa.
