De que espaço uma máquina extrusora de parafuso único da China precisa?

O espaço da fábrica é um ativo industrial premium. Instalar equipamentos pesados ​​de reciclagem em layouts pré-existentes e compactos é um desafio notório para gerentes de instalações em todo o mundo. Um layout mal planejado faz muito mais do que criar um ambiente de trabalho apertado. Sufoca ativamente a capacidade de produção, limita severamente o acesso à manutenção e cria gargalos logísticos perigosos.

Ao compreender a dinâmica espacial exata dos sistemas de extrusão modernos, você pode garantir uma configuração perfeita da máquina de pelotização de plástico . A engenharia adequada permite maximizar a produção por metro quadrado sem desencadear uma expansão dispendiosa das instalações.

Principais conclusões

• Área útil central: Uma unidade independente requer uma área física modesta, normalmente variando de 2 a 5 metros de comprimento. Contudo, as autorizações operacionais obrigatórias duplicam efectivamente esta necessidade espacial.
• Integração de Sistemas: O planejamento industrial deve levar em conta todo o ecossistema produtivo. Periféricos auxiliares como tremonhas, tanques de resfriamento e cortadores frequentemente estendem o comprimento total da linha para 15 ou 20 metros.
• Espaços livres para manutenção: Alocar pelo menos 1,5 metros de espaço vazio ao redor do maquinário é um padrão de engenharia rigoroso. Isso garante operação segura, resposta rápida a emergências e espaço adequado para remoção rotineira de parafusos.
• Flexibilidade de layout: Dependendo das restrições do edifício, o maquinário pode ser projetado em configurações lineares, em forma de L ou em forma de U para otimizar a metragem quadrada disponível.
• Espaço Vertical: A altura do teto exige consideração igual ao espaço físico. Mecanismos de alimentação, silos verticais e coifas de ventilação industrial exigem uma folga substancial acima da cabeça.

Tendências da indústria em planejamento espacial de extrusão

O aumento dos custos imobiliários industriais está remodelando a forma como as usinas de reciclagem são projetadas. Com as taxas de leasing subindo nos principais centros de produção, os gerentes de fábrica estão abandonando agressivamente configurações legadas extensas e ineficientes. A indústria está testemunhando um enorme aumento na demanda por sistemas de extrusão compactos e de alto torque.

A análise de mercado mostra que as instalações modernas priorizam a densidade de produção, medindo o sucesso em quilogramas processados ​​por metro quadrado. Essa mudança leva os fabricantes a projetar barris mais curtos, mas altamente eficientes. A integração avançada do motor-caixa de engrenagens e os designs de estrutura modular agora permitem que uma máquina extrusora de parafuso único da China forneça qualidade de fusão excepcional sem devorar imóveis premium de fábrica.

Compreendendo o equipamento principal de extrusão

No setor de processamento de polímeros, o planejamento espacial preciso começa com um conhecimento profundo do maquinário primário. Uma extrusora de parafuso único é um burro de carga mecânico robusto projetado para derreter, compor e bombear materiais termoplásticos. Ele opera usando um único parafuso giratório alojado dentro de um cilindro cilíndrico aquecido.

Esta unidade central assume a fase crítica da transição do material, convertendo flocos sólidos de plástico ou restos de filme em um estado fundido homogêneo. Sem esta máquina primária, os processos posteriores de conformação e resfriamento não podem ocorrer. Os modelos fabricados na China tornaram-se rapidamente um padrão da indústria devido ao seu atraente equilíbrio entre relação custo-benefício, arquitetura modular e qualidade de construção robusta.

Requisitos principais de espaço para a unidade extrusora

Para elaborar uma planta baixa de fábrica funcional, os engenheiros devem olhar muito além da folha de especificações básicas fornecida pelo fabricante. O espaço necessário para uma extrusora é estritamente dividido em sua área física estática e sua área operacional dinâmica.

O comprimento da máquina é ditado principalmente pela sua relação comprimento/diâmetro, comumente referida como L/D, juntamente com sua capacidade de produção alvo. Máquinas de maior capacidade naturalmente requerem barris mais longos para garantir tempo de fusão e mistura adequados. Por exemplo, uma máquina de parafuso padrão de 120 mm de diâmetro com uma relação L/D de 33:1 abrange aproximadamente 4 a 5 metros de comprimento. A largura é geralmente muito mais contida, geralmente medindo entre 1 a 2 metros, dependendo da localização do gabinete de controle e do volume do motor de acionamento CA ou CC.

O espaço físico representa apenas uma dimensão do planejamento das instalações. A alocação espacial vertical continua igualmente crítica. A altura da linha central principal do cilindro da extrusora foi projetada ergonômica de 1 a 1,2 metros do chão para facilitar o acesso do operador. Consequentemente, a tremonha de alimentação situada no topo da garganta de alimentação aumenta drasticamente a exigência de altura. Se o sistema utilizar alimentadores forçados ou carregadores a vácuo, a altura total sobe facilmente para 3 metros. Para acomodar pontes rolantes de manutenção e dutos de exaustão, é altamente recomendável uma altura mínima de teto de fábrica de 4 metros.

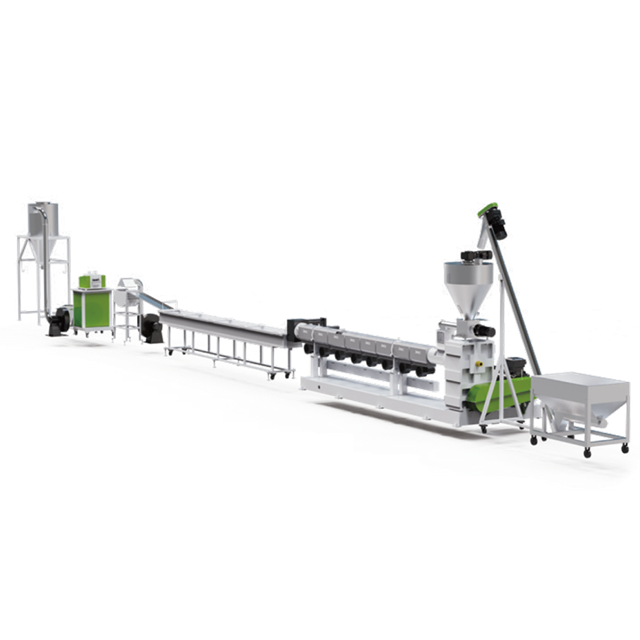

Contabilização da Linha Completa de Pelotização PP PE

Uma extrusora raramente é instalada como uma unidade isolada. Para produzir grânulos reciclados comercializáveis, deve funcionar como um sistema sincronizado. Ao esboçar o layout de sua instalação, você deve levar em consideração as dimensões físicas de toda a Linha de Pelotização PP PE . Os periféricos auxiliares frequentemente consomem significativamente mais espaço do que a própria extrusora.

Na extremidade frontal da linha, as matérias-primas devem ser preparadas e alimentadas na máquina. Deve ser alocado espaço para sacos a granel, correias transportadoras ou brocas helicoidais. Uma zona de alimentação padrão adiciona facilmente 3 metros à frente do seu layout de produção.

Uma vez que o plástico derretido sai da cabeça de roscar, ele deve ser rapidamente resfriado para solidificar. Em uma configuração padrão de pelotização de fios, o banho de água de resfriamento é frequentemente o componente único mais longo. Linhas de alto rendimento que processam 500 kg a 1.000 kg por hora exigem tempos de resfriamento mais longos, o que significa que o tanque de água pode se estender de 6 a 8 metros. Por fim, a zona de acabamento pós-extrusão, composta pela cortadora peletizadora, peneira centrífuga e estação de ensacamento, necessita de 4 metros adicionais de espaço linear.

Detalhamento da alocação de espaço para uma linha padrão de 500 kg/h

Manutenção Essencial e Liberações Operacionais

Um erro comum e caro no planejamento da fábrica é medir apenas as dimensões estáticas do maquinário. Uma máquina com 4 metros de comprimento requer significativamente mais de 4 metros de espaço para ser operada com segurança. Esses requisitos de espaço invisível devem ser levados em consideração em seus desenhos CAD desde o primeiro dia.

Considere uma troca rotineira de material. Se as equipes de manutenção precisarem desmontar um transportador a jusante apenas para extrair a rosca da extrusora, o layout falhou. A manutenção de rotina e bloqueios inesperados exigem que o parafuso seja fisicamente retirado do cano. Este processo exige um espaço linear estritamente desobstruído diretamente na frente da cabeça de roscar. A folga necessária deve ser igual ao comprimento total do próprio parafuso, além de espaço adicional para técnicos e equipamentos de tração hidráulica.

Os padrões de segurança ocupacional também exigem passarelas designadas ao redor de máquinas industriais pesadas. Os operadores precisam de acesso desobstruído aos painéis de controle, alimentadores e cabeçotes de matriz para monitorar continuamente as zonas de temperatura. A prática padrão de engenharia determina um buffer de segurança de 1,5 metros em todos os lados do equipamento para evitar riscos térmicos e permitir movimentos rápidos de emergência.

Estratégias de layout para uma linha de granulação plástica

Como a área total de um sistema de extrusão completo pode facilmente exceder 20 metros, os gerentes de instalações devem organizar estrategicamente o equipamento para atender às restrições arquitetônicas específicas. Máquinas modernas podem ser adaptadas a diversas topologias de layout diferentes para otimizar uma linha de granulação de plástico.

O Layout Linear: Esta configuração em linha reta é a abordagem mais tradicional e mecanicamente eficiente. A matéria-prima entra no ponto A e os pellets acabados saem no ponto B em um caminho contínuo. Oferece fluxo de material ideal e acesso direto para manutenção. No entanto, requer um enorme espaço linear contínuo, tornando-o viável apenas para edifícios industriais longos e estreitos.

O layout em forma de L: Quando uma linha reta é estruturalmente impossível, a linha de produção pode ser dobrada para formar um formato de L usando uma cabeça de matriz angular ou uma transição de resfriamento curva. Este layout é ideal para posicionamentos de canto ou edifícios com colunas estruturais que bloqueiam um caminho reto. Faz uso altamente eficiente do espaço de canto, reduzindo ao mesmo tempo o comprimento máximo contínuo necessário.

Layout em forma de U: Esta configuração curva a linha de produção sobre si mesma, colocando a estação de alimentação de matéria-prima e a estação de ensacamento do produto acabado próximas. Projetado para salas de fábrica compactas e quadradas, otimiza a logística de empilhadeiras. A entrada de matéria-prima e a saída de pellets acabados podem ser atendidas exatamente pela mesma doca de carregamento, reduzindo drasticamente o tempo de viagem.

Comparação de espaço entre extrusora de parafuso único e extrusora de parafuso duplo

Ao avaliar as restrições de espaço, os compradores frequentemente ponderam as diferenças entre as tecnologias de parafuso único e de parafuso duplo. De uma perspectiva puramente espacial, a variante de parafuso único oferece uma área visivelmente mais compacta.

As extrusoras de rosca dupla exigem caixas de engrenagens altamente complexas e fortemente reforçadas e rolamentos axiais maciços para gerenciar as forças de duas roscas rotativas. Isso inerentemente torna a seção da unidade mais larga, mais longa e significativamente mais pesada. Além disso, os sistemas de rosca dupla utilizam frequentemente vários alimentadores laterais ao longo do cilindro para a composição de aditivos, o que exige espaço lateral extra.

Em contraste, a variante de parafuso único apresenta um conjunto simplificado de motor e caixa de engrenagens. O motor geralmente é montado diretamente acima da caixa de engrenagens em uma configuração sobreposta, conservando a metragem quadrada vital e facilitando muito a integração em plantas baixas de fábrica.

Por que escolher uma máquina extrusora de parafuso único da China para suas instalações?

Para os gestores de instalações encarregados de equilibrar metas de produção agressivas com um espaço físico severamente limitado, adquirir equipamentos de fabricantes chineses respeitáveis ​​apresenta uma vantagem estratégica. Os principais engenheiros frequentemente colaboram diretamente com os compradores para fornecer pegadas altamente personalizáveis. Utilizando software CAD avançado, eles podem modificar projetos de estruturas ou projetar transições em forma de L com base nos projetos exatos de fábrica.

A modularidade destas máquinas garante capacidades de integração perfeitas. Seja construindo uma instalação totalmente nova ou inserindo uma unidade em uma linha existente, os sistemas de acionamento compactos e o chassi de altura ajustável permitem o alinhamento preciso com o equipamento posterior. Essa compatibilidade plug-and-play elimina lacunas incômodas e pontos de transferência de material ineficientes.

Conclusão

O planejamento adequado do espaço é sua defesa definitiva contra gargalos de fábrica e riscos de segurança. Você deve considerar todas as dimensões da linha de produção, olhando muito além da extrusora para incluir tremonhas, tanques de resfriamento e cortadores. Sempre garanta um amplo espaço para manutenção de rotina da máquina, passarelas do operador e procedimentos cruciais de limpeza de parafusos.

Reserve um tempo para medir suas instalações cuidadosamente antes de comprar um novo equipamento. É altamente recomendável entrar em contato com a equipe de engenharia da Jwell para solicitar uma folha de layout CAD personalizada, adaptada aos seus parâmetros específicos. Essa etapa proativa garante que seu novo maquinário se adapte perfeitamente ao chão de fábrica, preparando sua operação para um sucesso ininterrupto e de longo prazo. Explore hoje mesmo nossa linha completa de soluções de extrusão compactas e de alto rendimento.

Perguntas frequentes

Qual é a metragem quadrada mínima necessária para uma máquina extrusora de parafuso único padrão da China?

Embora a área física da extrusora central possa ocupar apenas 5 a 10 metros quadrados, esta medição estática é insuficiente para o planejamento da instalação. Uma configuração totalmente operacional requer uma presença dinâmica. Considerando passarelas de segurança, preparação de matérias-primas e espaços de manutenção, o espaço mínimo necessário apenas para a unidade extrusora se expande para pelo menos 20 a 30 metros quadrados. Os equipamentos de resfriamento e corte a jusante exigirão espaço adicional.

Qual é a altura do teto necessária para uma linha de granulação de plástico?

É altamente recomendável uma folga vertical mínima de 4 metros. Embora o cano principal fique relativamente baixo em relação ao solo, o equipamento auxiliar requer um espaço vertical significativo. Funis de alimentação, dosadores volumétricos e carregadores a vácuo são montados diretamente acima da garganta de alimentação. A altura adequada do teto também é obrigatória para a instalação de exaustores industriais e para a operação de pontes rolantes durante a manutenção.

Quanto espaço é necessário para remover o parafuso para limpeza?

O espaço necessário para a remoção do parafuso é uma restrição arquitetônica inegociável. Para limpar o cano ou realizar manutenção mecânica, o parafuso interno deve ser totalmente extraído da parte frontal da máquina. Você deve manter um caminho linear desobstruído diretamente na frente da cabeça de roscar igual ao comprimento total do próprio parafuso, além de uma zona tampão para técnicos. Para uma máquina padrão, isso normalmente significa deixar um corredor vazio de 3 a 5 metros.

Como a relação L/D afeta o comprimento total da máquina?

A relação comprimento/diâmetro determina diretamente o comprimento físico do cilindro da extrusora. Uma máquina com diâmetro de parafuso de 120 mm e relação L/D de 30:1 terá um comprimento de parafuso helicoidal de 3,6 metros. Se você atualizar para uma proporção L/D de 36:1 para processar polímeros mais difíceis de fundir, o comprimento do cilindro aumenta para 4,32 metros. Você deve considerar esse comprimento extra não apenas na área estática, mas também na zona livre para remoção de parafusos.

Posso instalar uma extrusora em mezanino ou segundo andar?

Embora seja tecnicamente possível, a instalação de uma linha de extrusão em uma plataforma elevada requer uma engenharia estrutural rigorosa. As extrusoras são incrivelmente pesadas, muitas vezes pesando várias toneladas, e geram vibrações dinâmicas significativas durante a operação. A capacidade de carga do piso deve ser explicitamente classificada para máquinas industriais pesadas. Além disso, você deve planejar a logística vertical, garantindo que elevadores ou guinchos de carga possam transportar com segurança as matérias-primas e os paletes acabados.
