Layout da planta de reciclagem de plástico, desde a matéria-prima até o produto acabado

A rentabilidade de uma instalação de reciclagem de plástico é conquistada ou perdida na fase inicial de projeto da instalação, e não apenas no equipamento adquirido. Os operadores muitas vezes se concentram fortemente nas especificações individuais das máquinas, negligenciando a estrutura espacial e logística que as conecta. O planejamento fragmentado leva a gargalos espaciais, consumo excessivo de energia, contaminação cruzada e manuseio ineficiente de materiais entre as etapas de processamento. Para construir uma operação resiliente, os engenheiros das instalações devem adotar uma estrutura sistemática para projetar um layout de planta de reciclagem de plástico contínuo e escalonável . Uma planta baixa bem projetada integra logicamente sistemas de classificação, lavagem e extrusão, ao mesmo tempo que reduz os riscos operacionais diários. Ao mapear o fluxo de materiais, quedas de serviços públicos e corredores de acesso para manutenção desde o primeiro dia, os gerentes de fábrica garantem o máximo tempo de atividade e qualidade consistente do produto final.

• Fluxo linear versus fluxo em forma de U: a dinâmica do fluxo de material determina a eficiência da área ocupada; selecionar o layout correto evita gargalos logísticos entre a entrada de matéria-prima suja e a saída de pellets limpos.
• A modularidade é crítica: A preparação para o futuro requer a alocação de buffers espaciais para a atualização de componentes individuais, especialmente na linha de lavagem de plástico e nas fases de extrusão.
• Integração de serviços públicos: O tratamento de água e a distribuição de energia devem ser mapeados simultaneamente com a colocação de equipamentos para evitar retrofits dispendiosos.
• Alinhamento do fornecedor: A parceria com um fabricante abrangente de linhas de lavagem de plástico e especialista em extrusão no início da fase de projeto garante integração perfeita entre mecânica e software.

Definindo critérios de sucesso para o layout da sua planta de reciclagem de plástico

Um projeto de instalação bem-sucedido depende de realidades matemáticas difíceis, em vez de estimativas aproximadas. A principal restrição sempre se resume a equilibrar a taxa de transferência desejada com a área ocupada disponível. O processamento de 10.000 toneladas por ano requer uma estratégia espacial muito diferente de uma megainstalação de 50.000 toneladas. Você deve calcular a metragem quadrada exata necessária não apenas para máquinas de processamento ativo, mas para armazenamento de matéria-prima, armazenamento intermediário e armazenamento de produtos acabados. Sempre começamos mapeando as dimensões físicas dos componentes maiores e trabalhando de trás para frente até as unidades auxiliares menores.

A variabilidade da matéria-prima determina fortemente a complexidade do layout. Uma instalação que processa garrafas PET pós-consumo de Instalações de Recuperação de Materiais (MRFs) municipais enfrenta altos níveis de contaminação. Isto requer uma triagem extensa e zonas de lavagem por fricção agressivas. Por outro lado, uma planta que lida com fluxos de resíduos de filmes de LDPE pós-industriais altamente consistentes utiliza uma linha de processamento mais curta e mais simplificada. O comprimento físico da sua linha de processamento se expande diretamente em proporção ao nível de contaminação do seu material de entrada. Você deve levar em conta essas variáveis ​​no início da fase de elaboração.

O design do layout deve se concentrar em especificações rígidas de feed. Quer você prepare material para pelotização mecânica ou operações avançadas de pirólise, o sistema deve atingir com segurança os rigorosos limites da indústria quanto ao teor de umidade, limites de PVC e contaminação por metal. Se o seu layout não tiver a área necessária para secagem térmica adequada ou separadores secundários de correntes parasitas, você não atenderá a essas especificações. Vemos muitas fábricas lutando porque subestimaram o espaço necessário para a triagem secundária.

Mapeie seu layout de trás para frente a partir das especificações de saída desejadas. A produção de flocos rPET de qualidade alimentar exige segregação em estilo de sala limpa e estágios avançados de classificação óptica. A fabricação de pellets compostos prontos para extrusão ou nurdles brutos para fabricantes de plástico requer espaço dedicado para filtração por fusão e silos de homogeneização. O produto final determina a necessidade de etapas avançadas de descontaminação. Você não pode transformar uma sala limpa em uma instalação suja sem grandes interrupções.

Para garantir que seu layout atenda a todos os critérios de sucesso, siga estas etapas específicas de planejamento:

1. Calcule a metragem quadrada total necessária com base em um modelo 3D do maquinário proposto.
2. Aloque 20% de espaço adicional para futuras atualizações de equipamentos e acesso para manutenção.
3. Designe zonas específicas para entrada de matéria-prima, processamento ativo e armazenamento de produto acabado.
4. Mapeie todas as quedas de serviços públicos, incluindo painéis elétricos de alta tensão e linhas de abastecimento de água, antes de despejar o concreto.

Etapa 1: Ingestão de matéria-prima, logística e pré-tratamento

A zona de entrada define o ritmo operacional para toda a planta. Os caminhões de transporte pesado exigem raios de viragem enormes, pontes de pesagem de concreto armado e áreas de descarga designadas. Você deve projetar caminhos de fluxo distintos para a entrada de resíduos, a fim de evitar congestionamentos entre transportadores municipais regionais que entregam fardos e fornecedores industriais que entregam sucata solta. Um pátio congestionado limita imediatamente sua capacidade de processamento.

As zonas de armazenamento de fardos e testes de controle de qualidade (CQ) exigem segregação física rigorosa. A matéria-prima crua e contaminada nunca deve cruzar com materiais processados. Integre uma área de controle de qualidade dedicada diretamente na doca de descarga para testar a umidade dos fardos recebidos e a pureza do polímero. Se uma carga não atender às especificações de alimentação, coloque-a em quarentena imediatamente, sem interromper o fluxo de processamento principal. Usamos linhas de piso pintadas e barreiras físicas para reforçar essas zonas.

O tamanho mecânico e a sequência de separação do ar requerem folga vertical e horizontal significativa. A separação de tamanho inicial utiliza trommels ou telas de disco para filtrar detritos subdimensionados, como cacos de vidro e sujeira. Depois disso, os sistemas de classificação de ar, como peneiras eólicas ou separadores de ar em zigue-zague, removem frações leves como papel, etiquetas e folhas de filme no início do processo. Alocar espaço suficiente para esses estágios iniciais de separação evita o desgaste do equipamento posterior.

A infraestrutura de classificação automatizada exige um planejamento estrutural preciso. Separadores balísticos e classificadores ópticos de infravermelho próximo (NIR) exigem grande espaço vertical, estruturas de mezanino resistentes e pontos de montagem isolados de vibração. Embora as cabines de classificação manual exijam controle climático e espaçamento ergonômico para os trabalhadores, as matrizes de classificação óptica multissensor totalmente automatizadas exigem amplo cabeamento de dados e linhas de ar comprimido roteadas diretamente para os blocos de classificação. Você deve planejar essas rotas de serviços públicos meticulosamente.

As zonas de trituração e redução de tamanho geram ruído intenso, vibração intensa e partículas transportadas pelo ar. Os trituradores primários e os granuladores úmidos ou secos devem assentar em bases de concreto isoladas. Implemente estratégias de mitigação de layout, incluindo gabinetes acústicos, amortecedores de vibrações pesadas e sistemas centralizados de extração de poeira para manter um ambiente de trabalho seguro e compatível. Sempre isolamos a fundação do triturador da laje principal do edifício para evitar danos estruturais.

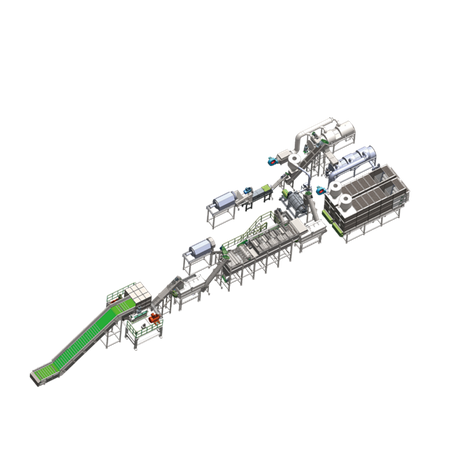

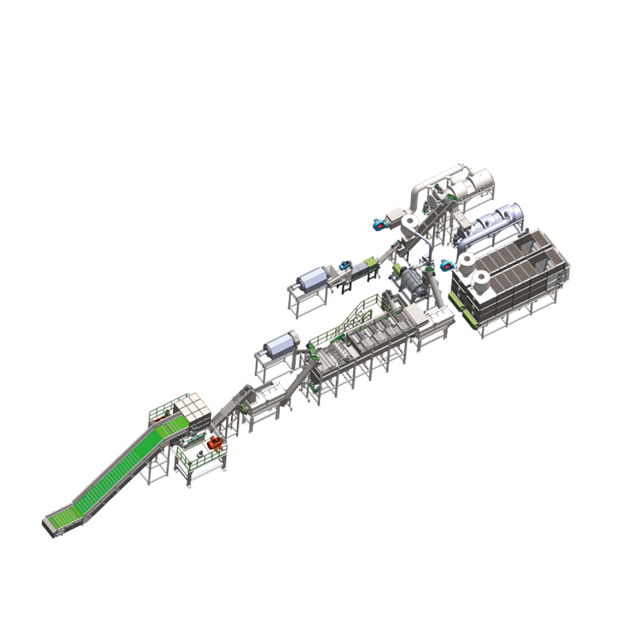

Etapa 2: Integração da Linha de Lavagem de Plástico

A transição da classificação a seco para o processamento a úmido exige uma mudança fundamental na engenharia das instalações. Os estágios de granulação úmida e lavagem por fricção envolvem máquinas de alta velocidade operando em ambientes agressivos. O layout físico deve acomodar tubulação de circulação contínua de água, linhas de aquecimento de vapor isoladas para tanques de lavagem quente e estações de dosagem de produtos químicos segregadas com segurança para soda cáustica ou detergentes. Vazamentos acontecerão, portanto a drenagem do piso deve ser robusta e devidamente inclinada.

A separação de densidade sink-float requer espaço linear substancial. Esses tanques separam os polímeros por gravidade específica, como tampas flutuantes de PE/PP longe dos flocos de PET que afundam. Os comprimentos padrão dos tanques funcionam para fluxos moderadamente limpos, mas os insumos altamente contaminados exigem tanques estendidos ou layouts de separação de dois estágios. Você deve garantir espaço adequado no corredor ao lado desses tanques para que os operadores monitorem os mecanismos de escumação e eliminem bloqueios com segurança.

A secagem térmica e o controle de umidade formam a ponte entre a lavagem e a extrusão. As centrífugas de desidratação mecânica removem a água em massa, mas os ciclones de secagem térmica são necessários para atingir o limite estrito de umidade inferior a 1% exigido antes da extrusão. O excesso de umidade causa grave degradação do polímero e formação de espuma na extrusora. O layout deve permitir dutos de ar quente isolados e ventilação de exaustão adequada para gerenciar a enorme carga de calor gerada aqui.

A parceria com um fabricante confiável de linhas de lavagem de plástico garante que você obtenha o equipamento certo para sua área específica. Avalie os fornecedores com base em sua capacidade de fornecer layouts modulares que atendam às restrições do seu edifício. Exija métricas transparentes de consumo de água e energia. Priorize os fabricantes que oferecem módulos de filtragem de águas residuais integrados e pré-testados que se conectam perfeitamente ao circuito de lavagem principal.

Etapa 3: Extrusão e Sistema de Pelotização de Plástico

Os sistemas de armazenamento e alimentação de materiais atuam como amortecedores de choque em suas instalações. Você não pode alimentar flocos diretamente de uma linha de lavagem de plástico em uma extrusora sem buffer. O armazenamento em silos, alimentadores gravimétricos e silos tampão garantem uma taxa de alimentação de fusão consistente e ininterrupta. Se a linha de lavagem parar para uma troca de tela, o silo tampão mantém a extrusora funcionando, evitando tempo de inatividade e degradação do material.

As seções de filtração e desgaseificação do fundido da extrusora requerem um planejamento espacial específico. Extrusoras de ventilação simples ou dupla precisam de espaço superior para integração da bomba de vácuo e tubulação de exaustão. Filtros de laser contínuos ou trocadores de tela de pistão duplo filtram microimpurezas residuais, como pó de alumínio ou papel. Essas unidades exigem espaço lateral para que os operadores realizem trocas de tela com segurança enquanto a máquina está quente. Não aperte a zona de extrusão.

A seleção do correto sistema de pelotização de plástico determina a área ocupada pela sua zona de acabamento. A pelotização de fios requer espaço linear significativo para longos banhos de resfriamento de água e facas de ar antes dos cortadores de fios. É mais fácil monitorar visualmente, mas consome mais espaço. Por outro lado, os sistemas de pelotização subaquáticos ou em anel de água oferecem uma área altamente compacta. Eles são totalmente automatizados e ideais para a produção de pellets uniformes, embora exijam espaço para circuitos precisos de controle de temperatura e plataformas de filtragem de água.

As etapas finais envolvem resfriamento, classificação e armazenamento. Os classificadores de vibração separam pellets superdimensionados ou subdimensionados, garantindo a uniformidade do produto. As linhas de transporte pneumático transportam então os pellets aprovados para grandes silos de armazenamento. Finalmente, as estações automatizadas de ensacamento e embalagem exigem espaço para manobrabilidade da empilhadeira, embalagem de paletes e preparação antes do envio final. Recomendamos um espaço livre mínimo de 20 pés ao redor da estação de ensacamento para uma operação segura da empilhadeira.

Infraestrutura de instalações e mapeamento de serviços públicos

O gerenciamento de água em circuito fechado é a força vital do processamento úmido. A estação de tratamento de águas residuais (ETAR) deve integrar-se no layout primário desde o início, nunca sendo tratada de forma tardia. Detalhe as valas alimentadas por gravidade e as linhas de fluxo bombeadas que direcionam a água suja dos estágios de lavagem para os tanques de floculação, unidades de flotação por ar dissolvido (DAF) e filtros de areia antes de recircular a água limpa de volta à linha. A abertura adequada de valas evita inundações no chão da fábrica.

A distribuição de energia e a eficiência energética determinam onde as máquinas pesadas podem ficar. Trituradores e extrusoras atraem cargas elétricas enormes. Subestações, transformadores e centros de controle de motores (MCCs) devem ficar o mais próximo possível dessas máquinas de alta tração, com a maior segurança possível. Minimizar os cabos de alta tensão reduz as perdas na linha, reduz os custos de instalação e melhora a eficiência elétrica geral. Sempre montamos CCMs em plataformas elevadas para protegê-los de possíveis danos causados ​​pela água.

Uma sala centralizada de automação e controle SCADA serve como o cérebro da instalação. Esta sala deve ser elevada, proporcionando aos operadores uma linha de visão direta para as operações de lavagem e pelotização. O layout deve incluir bandejas de cabos blindadas e dedicadas para rotear dados de centenas de sensores da máquina de volta à sala de controle. Isso garante monitoramento em tempo real e detecção rápida de falhas sem interferência de sinal de linhas de energia de alta tensão.

Riscos de implementação e estratégias de mitigação de layout

Gargalos na transferência de materiais são um ponto comum de falha. Avalie os riscos operacionais do uso de transportadores helicoidais mecânicos versus dutos de transporte pneumáticos. Os transportadores helicoidais são robustos para materiais pesados ​​e úmidos, mas ocupam espaço e possuem caminhos lineares fixos. Os dutos pneumáticos são altamente flexíveis e direcionam o material acima da cabeça, economizando espaço, mas são adequados apenas para flocos ou pellets secos e leves. Escolha o método de transferência correto para cada estágio específico.

As instalações modernas devem muitas vezes acomodar a coexistência de preparação de reciclagem mecânica e avançada. Projete um layout flexível capaz de dividir fluxos de matéria-prima classificados. Direcione polímeros premium de alta pureza para o sistema de extrusão mecânica, enquanto desvia frações de grau inferior e difíceis de reciclar para uma linha dedicada de preparação química ou de pirólise. Isto requer válvulas desviadoras inteligentes e silos tampão secundários. Planejar essa flexibilidade agora economiza enormes custos de modernização posterior.

Conformidade, segurança contra incêndio e extração de poeira exigem adesão estrita aos códigos locais. Detalhe as alocações espaciais necessárias para sistemas aéreos de supressão de incêndio e desobstrua rotas de saída de emergência. As zonas de coleta de pó em conformidade com ATEX são obrigatórias, especialmente em torno de áreas de trituração, separação de ar e secagem térmica onde se acumula pó de polímero combustível. Isole essas zonas de alto risco com paredes resistentes ao fogo e painéis anti-explosão para proteger sua força de trabalho e seu investimento.

Conclusão

Um layout de instalação de reciclagem bem-sucedido é uma integração holística de ciência de materiais, engenharia espacial e gerenciamento de serviços públicos. A colocação dos equipamentos deve respeitar as realidades do fluxo de materiais, acesso para manutenção e distribuição de serviços públicos. Ignorar esses fatores durante a fase de projeto garante gargalos operacionais e custos de processamento inflacionados. Ao selecionar parceiros de equipamentos, priorize fornecedores que ofereçam modelagem de layout 3D abrangente, garantias transparentes de serviços públicos e integração mecânica linha a linha comprovada.

Para avançar de forma eficaz, execute as seguintes etapas:

• Realize uma auditoria abrangente de viabilidade do local para mapear as capacidades existentes dos serviços públicos e as restrições estruturais.
• Defina as especificações exatas da matéria-prima de entrada e a qualidade de saída desejada para determinar os estágios de processamento necessários.
• Encomende um estudo preliminar de projeto de engenharia (FEED) para garantir os requisitos espaciais antes de encomendar equipamentos.
• Estabeleça limites físicos claros entre zonas de entrada sujas e áreas de processamento limpas para eliminar a contaminação cruzada.

Perguntas frequentes

P: Quanto espaço é necessário para um layout padrão de planta de reciclagem de plástico?

R: Os requisitos de espaço aumentam com capacidade e matéria-prima. Uma instalação de 10.000 toneladas/ano normalmente requer de 30.000 a 50.000 pés quadrados. Isso acomoda baias de entrada, armazenamento de fardos, linha de processamento mecânico, plataformas de tratamento de água e silos de pellets acabados. Fluxos altamente contaminados requerem linhas de lavagem mais longas, aumentando ainda mais a pegada necessária.

P: Qual é o consumo padrão de água para uma linha comercial de lavagem de plástico?

R: Sem filtragem, as linhas de lavagem consomem de 10 a 15 metros cúbicos de água por tonelada de plástico. A integração de uma estação de tratamento de águas residuais de circuito fechado com floculação e microfiltração reduz a composição líquida de água doce para cerca de 1 a 2 metros cúbicos por tonelada, substituindo apenas o que é perdido por evaporação e remoção de lodo.

P: Como você avalia e escolhe um fabricante de linhas de lavagem de plástico?

R: Avalie os fornecedores com base em sua capacidade de fornecer designs modulares e personalizáveis, em vez de sistemas rígidos prontos para uso. Exija visitas a fábricas de referência para ver seus equipamentos operando com matéria-prima semelhante. Priorize soluções integradas de tratamento de água, materiais robustos e resistentes ao desgaste e disponibilidade garantida de peças de reposição pós-venda.

P: Como a qualidade da matéria-prima determina a escolha de um sistema de pelotização de plástico?

R: Matéria-prima altamente contaminada requer filtração agressiva por fusão antes da pelotização. Para fluxos limpos e consistentes, os peletizadores subaquáticos produzem com eficiência nurdles uniformes e de alta qualidade. Se o fundido contiver impurezas residuais que causem a quebra do fio, um peletizador de anel de água ou de matriz quente é frequentemente mais confiável do que um sistema de fio tradicional.

P: Quais são os principais requisitos de energia para uma instalação de reciclagem mecânica?

R: Uma instalação comercial padrão normalmente requer entre 1,5 a 3 megawatts de potência instalada. As extrações mais pesadas vêm de trituradores primários, lavadoras de fricção, secadores térmicos e extrusoras. A distribuição de energia localizada através de centros de controle de motores estrategicamente posicionados é fundamental para gerenciar essas cargas pesadas de forma eficiente.

P: Como um layout de reciclagem mecânica pode apoiar a preparação de matéria-prima para reciclagem avançada (pirólise)?

R: Os sistemas front-end mecânicos são essenciais para a reciclagem avançada. Os reatores de pirólise exigem especificações de alimentação rigorosas em relação à umidade, tamanho e conteúdo de PVC. Um layout mecânico utiliza trituração, classificação de ar e classificação óptica para criar uma penugem limpa e homogeneizada ou um aglomerado densificado que atenda aos padrões precisos de reciclagem química.
