Número Browse:0 Autor:editor do site Publicar Time: 2026-08-14 Origem:alimentado
Os gestores de instalações e os operadores de instalações de reciclagem enfrentam frequentemente gargalos operacionais frustrantes. Eles investem capital substancial em equipamentos de reciclagem de alto desempenho. Porém, durante a fase de instalação, eles percebem que o chão de fábrica não foi planejado adequadamente para acomodá-lo. A movimentação de maquinaria industrial pesada após a sua colocação inicial não é apenas dispendiosa. Atrapalha os cronogramas de produção e compromete a integridade estrutural do equipamento.
Um sistema de granulação eficiente faz muito mais do que simplesmente reduzir os resíduos plásticos em material reciclado gerenciável. Ele funciona como o coração de uma linha de reciclagem. Para funcionar com capacidade máxima, é necessária uma presença física estratégica. Esta área deve levar em conta a alimentação contínua de material, ventilação adequada do motor, manutenção de rotina da lâmina e protocolos rígidos de segurança do trabalhador. Sem um planeamento espacial preciso, mesmo os equipamentos mais avançados sofrem com a redução do rendimento e com o sobreaquecimento mecânico frequente.
Este guia abrangente fornece um modelo objetivo para o planejamento de instalações. Abaixo, examinamos a metragem quadrada exata, as folgas operacionais e as melhores práticas de layout que você deve avaliar antes de integrar uma nova máquina trituradora de plástico em seu ambiente de produção.
Principais conclusões para planejadores de instalações
Antes de mergulharmos em medições específicas, devemos reconhecer uma grande mudança espacial no sector da reciclagem. Os prémios imobiliários industriais estão a aumentar a nível mundial. Conseqüentemente, os gerentes de fábrica estão abandonando layouts extensos e desorganizados. A tendência atual da engenharia inclina-se fortemente para sistemas integrados verticalmente e processamento modular de dois estágios. As instalações estão maximizando o rendimento por metro quadrado, utilizando espaço superior para silos e implementando transições compactas de transportadores em forma de L. Esta abordagem equilibra a procura de maior capacidade com o cumprimento rigoroso dos mandatos modernos de segurança no local de trabalho.
A implementação de equipamentos industriais de redução de tamanho exige mais do que encontrar um canto vazio no chão de fábrica. O ambiente espacial circundante influencia diretamente a longevidade mecânica e a segurança da força de trabalho.
Os equipamentos de britagem industrial dependem de motores elétricos de alto torque. Geralmente variam de 30 kW a bem mais de 110 kW, dependendo da aplicação. Durante a operação contínua, os motores pesados geram imensa energia térmica. Quando uma máquina é empurrada para um espaço apertado ou posicionada rente a uma parede estrutural, o fluxo de ar ambiente fica severamente restrito.
Esta falta de ventilação impede a dissipação térmica adequada. À medida que a temperatura ambiente ao redor da carcaça do motor aumenta, o risco de sobrecarga térmica aumenta exponencialmente. O sistema é frequentemente forçado a desligar prematuramente para proteger os enrolamentos do estator. A folga espacial generosa garante resfriamento passivo contínuo do ar. Conseqüentemente, o motor opera confortavelmente dentro dos parâmetros de temperatura projetados. Além do controle de temperatura, os espaços restritos criam inevitavelmente gargalos na alimentação de materiais. Imagine um operador de empilhadeira lutando para transportar uma caixa de material padrão até um corredor apertado. O tempo ocioso resultante reduz diretamente o rendimento por hora calculado.
Os regulamentos de segurança no local de trabalho exigem caminhos claros e desobstruídos em torno de máquinas em movimento. O cumprimento das normas de saúde ocupacional não é negociável na instalação de equipamentos de alta cinética.
Pontos de esmagamento, correias de transmissão rotativas e o potencial inerente de contragolpe de material exigem zonas de segurança claramente designadas. Os operadores devem ter acesso imediato às rotas de saída de emergência sem tropeçar em caixas de materiais preparadas. Além disso, se ocorrer um congestionamento grave dentro da câmara de corte, o pessoal de manutenção necessitará de espaço lateral suficiente para executar com segurança os procedimentos de bloqueio e etiquetagem. Eles precisam de terreno estável para abrir painéis de acesso de aço pesado e operar ferramentas pneumáticas com segurança.
Ao avaliar as folhas de especificações de equipamentos, as equipes de compras frequentemente cometem erros críticos. Eles usam as dimensões exatas da máquina conforme sua necessidade de espaço nas instalações. Para otimizar uma área de processamento, você deve distinguir entre a área ocupada estática e a área operacional dinâmica.
A pegada estática refere-se às dimensões físicas literais do maquinário. Isto representa a área mínima absoluta que o chassi ocupa quando desligado e completamente isolado.
Para contextualizar, um granulador compacto projetado para aplicações de moldagem por injeção ao lado da prensa pode apresentar uma área estática de apenas 1,5 por 1,5 metros. Em total contraste, as unidades industriais centralizadas são muito maiores. Máquinas de alta capacidade projetadas para processar plásticos de paredes espessas excedem facilmente uma pegada estática de 4,0 por 5,0 metros. Estes pesam várias toneladas e necessitam de fundações de concreto armado.
A área dinâmica abrange a máquina estática ao lado das zonas espaciais circundantes necessárias para manter a linha de processamento funcionando continuamente. Esta área vital inclui raios de giro das empilhadeiras, zonas ergonômicas de permanência do operador e áreas temporárias de preparação para recipientes de coleta.
As melhores práticas de engenharia recomendam fortemente a manutenção de um mínimo de 1,5 metros de espaço operacional nos pontos de alimentação e descarga. Se a matéria-prima chega através de paletes industriais padrão, a empilhadeira precisa de um ângulo de abordagem específico. Isso garante a entrega segura da carga ao mecanismo de alimentação sem colidir com o chassi ou colocar em risco os trabalhadores próximos.
| Regra prática de planejamento de | definição de engenharia | de categoria espacial |
|---|---|---|
| Pegada estática | Dimensões básicas do chassi da máquina. | Use as dimensões da folha de especificações mais o buffer de fundação. |
| Autorização de manutenção | Espaço lateral para acesso a ferramentas e troca de tela. | Mínimo de 1,5 metros em todos os lados de serviço ativo. |
| Zona de Alimentação | Área para transportadores, empilhadeiras e caixas de preparação. | Varia de acordo com o comprimento do material; mantenha um raio de giro de 3 metros. |
| Folga vertical | Espaço aéreo para tremonhas hidráulicas e guindastes. | Altura da máquina mais mínimo de 2 metros para elevação. |
Não existem duas fábricas de reciclagem idênticas. A metragem quadrada real necessária para uma configuração eficiente varia drasticamente com base em diversas variáveis operacionais e opções de configuração.
Existe uma correlação direta e inevitável entre a capacidade de produção e o tamanho físico. Uma máquina projetada para processar 300 quilogramas por hora apresenta uma câmara de corte relativamente compacta e uma garganta de alimentação estreita. Por outro lado, aumentar a escala para uma unidade que lida com 2.000 quilogramas por hora exige um rotor enorme. Também requer uma câmara de corte significativamente mais larga e um funil volumoso para evitar a formação de pontes de material. Naturalmente, à medida que a capacidade aumenta, a área de descarga deve se expandir para acomodar o grande volume de material reciclado que sai da tela de classificação.
O método específico usado para introduzir plástico bruto na câmara de corte altera drasticamente a planta baixa necessária.
Alimentar a máquina manualmente ou através de uma descida direta de uma empilhadeira requer uma infraestrutura aparafusada menos permanente. No entanto, exige uma pegada dinâmica muito maior para a preparação de materiais. Os trabalhadores precisam de espaço dedicado para caixas de matéria-prima, mesas de classificação e plataformas seguras.
Por outro lado, a integração de uma correia transportadora inclinada automatizada otimiza o trabalho e garante uma taxa de alimentação consistente. No entanto, aumenta exponencialmente a necessidade de espaço linear. Para evitar que os resíduos plásticos caiam para trás, um transportador inclinado normalmente opera em um ângulo máximo de 25 a 30 graus. Se a tremonha de recepção estiver a 2,5 metros do solo, uma inclinação de 30 graus exigirá mais de 4,3 metros de espaço horizontal estritamente para a correia transportadora.
Uma vez granulado, o material deve ser evacuado rapidamente. Caixas de coleta alimentadas por gravidade colocadas diretamente sob a máquina economizam espaço, mas exigem troca manual constante. Isso inevitavelmente leva à paralisação da produção.
Configurações de alta eficiência utilizam ventiladores pneumáticos e silos de ciclone para transportar automaticamente o material moído para longe da câmara de corte. Embora o ventilador em si possa exigir apenas um metro quadrado adicional próximo ao chassi, o silo de ciclone e a estação de ensacamento associados exigem um espaço vertical significativo. Muitas vezes excedem 4 a 5 metros de altura e devem ser considerados no layout arquitetônico a jusante.
O tempo de inatividade do equipamento é uma métrica crítica no gerenciamento de instalações. Deixar de alocar espaço para manutenção de rotina pode transformar uma substituição padrão de duas horas da lâmina em um pesadelo operacional que dura um dia inteiro.
As tarefas de manutenção de rotina requerem acesso físico significativo. Ao fazer a manutenção de um britador de plástico resistente , os mecânicos precisam de amplo espaço de manobra. A tremonha de alimentação geralmente é pesada demais para ser movida manualmente e deve ser inclinada para trás por meio de cilindros hidráulicos integrados. Esta acção mecânica requer uma folga vertical substancial para abrir completamente a câmara.
Além disso, os técnicos necessitam de espaço lateral ao redor da máquina para operar com segurança chaves de impacto pneumáticas pesadas, ferramentas de torque e talhas de elevação. Se um mecânico tiver que equilibrar desajeitadamente uma ferramenta pesada porque uma parede estrutural está a apenas alguns centímetros de distância, o processo de manutenção torna-se ergonomicamente perigoso e incrivelmente ineficiente.
A redução do tamanho industrial gera imensa energia cinética. Isso se traduz em ruído e calor intensos. Para cumprir os limites de exposição ao ruído ocupacional, as instalações instalam frequentemente invólucros à prova de som ao redor do equipamento. Essas estruturas adicionam facilmente 0,5 a 1,0 metros à área ocupada pela máquina em todos os lados.
Além disso, deve ser mantida uma folga obrigatória entre a carcaça do motor e quaisquer paredes da instalação. Isso permite que os ventiladores de resfriamento absorvam ar ambiente fresco. Uma máquina posicionada contra um canto recicla seu próprio ar quente exaurido. Isso leva ao rápido superaquecimento e falha elétrica catastrófica.
A seleção do equipamento correto requer a correspondência do projeto arquitetônico da máquina com as restrições espaciais de sua instalação e fluxos de materiais específicos. Perfis estruturais diferentes exigem estratégias de layout totalmente diferentes. Podemos examinar soluções de engenharia específicas para compreender esses requisitos.

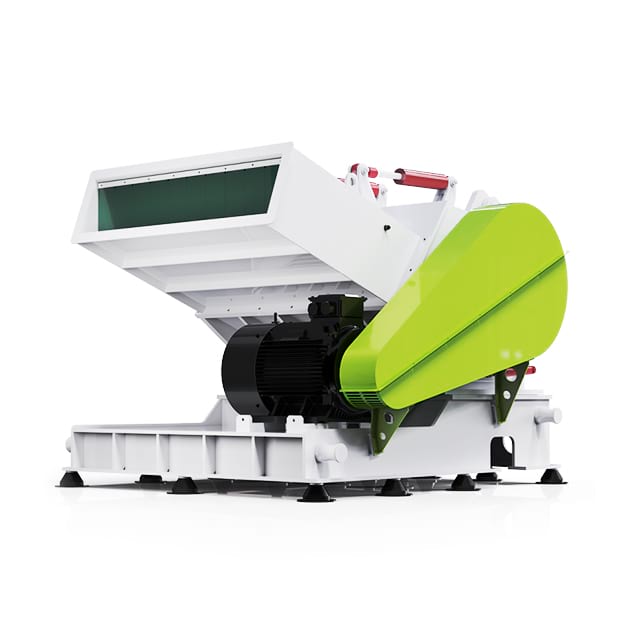

Certos fluxos de materiais requerem geometrias de alimentação altamente específicas. Por exemplo, um triturador de plástico especializado projetado para folhas termoformadas largas, painéis de portas automotivas ou placas de bandeja grandes apresenta uma garganta de alimentação alargada horizontalmente. A série DYPS-T foi projetada especificamente para lidar com esses perfis largos sem necessidade de corte prévio.
Como a tremonha é significativamente mais larga que os modelos padrão, essas unidades especializadas exigem um espaço horizontal muito mais amplo. Os gerentes das instalações devem garantir que a área de preparação diretamente em frente da máquina seja larga o suficiente para manobrar esses painéis grandes e desajeitados sem obstruções.
O processamento de tubos de PVC ou PE com paredes espessas apresenta desafios espaciais únicos. A trituração de perfis extrudados longos requer um enorme espaço de alimentação linear. A série DYPS-G é construída especificamente para tubos pesados, apresentando uma câmara de britagem robusta capaz de manusear tubos com diâmetros que variam de 160mm a 1200mm.
A área de preparação em frente à garganta de alimentação deve ser igual ou superior ao comprimento máximo dos tubos a serem processados. Se uma instalação pretende processar tubos de 6 metros de comprimento, deve alocar pelo menos 6 a 7 metros de espaço linear completamente livre e desobstruído diretamente na frente da máquina para permitir uma alimentação horizontal segura.
O layout estratégico das instalações vai além da simples instalação de máquinas em uma sala. Envolve projetar o caminho mais eficiente para o material viajar da doca de carregamento até a estação de embalagem final.
A forma arquitetônica do seu edifício deve ditar o layout da sua linha de processamento. Layouts lineares são mais adequados para edifícios industriais longos e estreitos. A matéria-prima entra por uma extremidade, passa direto pelas etapas de trituração e britagem e sai como produto acabado pela extremidade oposta. Isto minimiza o fluxo cruzado de material, mas requer um comprimento de construção significativo.
Layouts em forma de U são ideais para edifícios quadrados ou largos. O caminho de processamento de material curva-se sobre si mesmo. Isso centraliza o tráfego de empilhadeiras e otimiza a logística do armazém, mantendo o envio e o recebimento exatamente na mesma zona.
A reciclagem industrial é um setor em rápido crescimento. As práticas recomendadas de engenharia recomendam deixar um buffer espacial de 10 a 15% em seu planejamento inicial de layout. Esse espaço não alocado garante que suas instalações possam acomodar atualizações futuras. Você pode eventualmente instalar motores de maior capacidade, integrar transportadores de classificação automatizados avançados ou adicionar gabinetes acústicos secundários. Um buffer espacial permite essas atualizações sem exigir uma desmontagem completa da linha de processamento existente.
Uma linha de reciclagem de plástico eficiente é tão robusta quanto o ambiente em que opera. O planejamento adequado do espaço evita gargalos operacionais dispendiosos, reduz o superaquecimento do motor e elimina graves riscos de segurança. Olhando além da folha de especificações básicas e medindo com precisão seu espaço 3D dinâmico, você garante uma operação tranquila e lucrativa. Isso inclui o cálculo da altura do teto e dos raios de giro das empilhadeiras.
Antes de fazer um investimento de capital, recomendamos fortemente que os compradores consultem especialistas em equipamentos para obter layouts CAD personalizados. A equipe de engenharia da Jwell fornece análise espacial profissional para ajudá-lo a encontrar o maquinário perfeito, adaptado especificamente aos seus requisitos espaciais e de rendimento exclusivos. Explore toda a gama de soluções da Jwell para construir uma instalação de reciclagem altamente eficiente e preparada para o futuro.
Geralmente, recomenda-se um mínimo de 1 metro para ventilação básica e manutenção de rotina. No entanto, 1,5 metros é o padrão ideal para unidades industriais de grande escala para garantir acesso seguro aos técnicos e resfriamento ideal do motor.
Absolutamente. Muitas máquinas pesadas exigem que a tremonha seja aberta para cima por meio de sistemas hidráulicos para manutenção da lâmina. Além disso, grandes instalações muitas vezes precisam de espaço superior para guindastes de pórtico levantarem rotores pesados para fora da câmara de corte durante grandes revisões.
Embora a remoção de transportadores inclinados automatizados economize espaço físico linear, você deve levar em conta a área de preparação dinâmica necessária para trabalhadores, mesas de classificação e caixas de materiais. Em muitos casos, as zonas de alimentação manual ocupam tanto espaço funcional quanto um sistema de transporte.
O processamento de tubos requer espaço linear estendido diretamente na frente da garganta de alimentação. Esta zona livre deve ser igual ou ligeiramente superior ao comprimento máximo dos tubos que você pretende processar para permitir uma inserção horizontal segura.
A área ocupada estática é o espaço físico que a máquina ocupa quando desligada. A área dinâmica inclui o espaço estático mais as zonas operacionais necessárias para carregamento de materiais, acesso para manutenção, segurança do trabalhador e manobrabilidade da empilhadeira.
A ventilação insuficiente retém o calor ao redor do motor elétrico de alto torque. Esta falta de fluxo de ar faz com que o motor exceda seus limites térmicos, provocando desligamentos automáticos para evitar danos ao enrolamento do estator. Isso interrompe diretamente sua linha de produção e reduz o rendimento geral.
